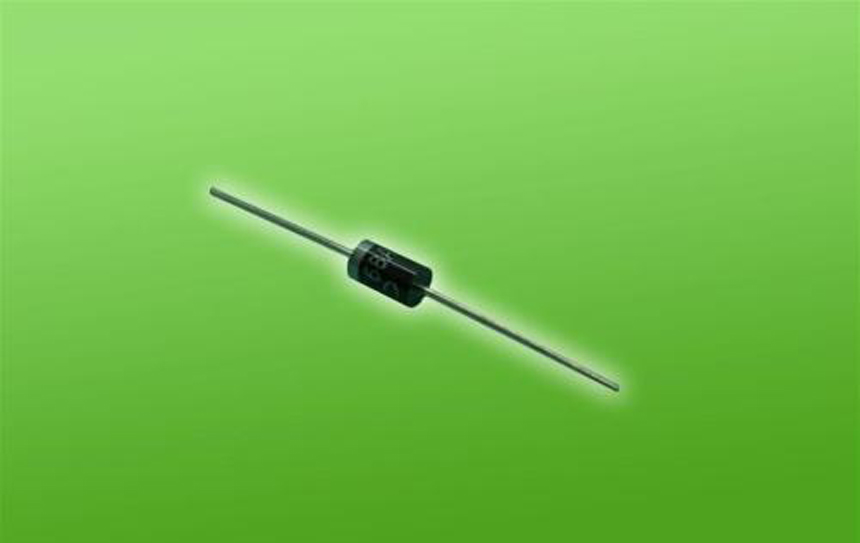

瞬态电压抑制二极管又称瞬态抑制二极管，简称TVS。常见的瞬态抑制二极管实物外形如下图所示，常规的瞬态抑制二极管有单极型和双极型之分。
瞬态抑制二极管是一种二极管形式的高效能保护器件，当它两极间的电压超过一定值时，能以极快的速度导通，将两极间的电压固定在-个预定值上，从而有效地保护电子线路中的精密元器件。

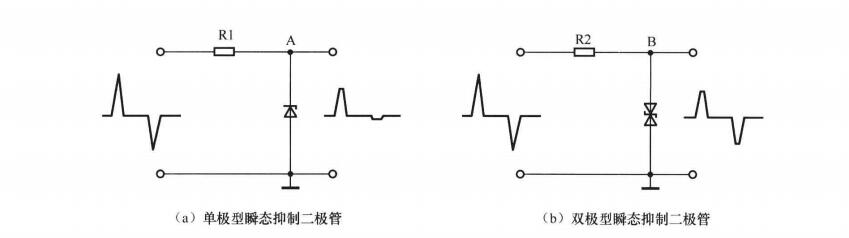

单极型瞬态抑制二极管用来抑制单向瞬间高压，如下图所示，当大幅度正脉冲的尖峰到来时，单极型瞬态抑制二极管反向导通，正脉冲被钳在固定值上;在大幅度负脉冲到来时，若A点电压低于-0.7V，单极型瞬态抑制二极管正向导通，A点电压被钳在-0.7V。
双极型瞬态抑制二极管可抑制双向瞬间高压，如上图所示，当大幅度正脉冲的尖峰到来时，双极型瞬态抑制二极管导通，正脉冲被钳在固定值上;当大幅度负脉冲的尖峰到来时，双极型瞬态抑制二极管导通，负脉冲被钳在固定值上。在实际电路中，双极型瞬态抑制二极管更为常用，如无特别说明，瞬态抑制二极管均是指双极型。
在黄色日皮在线观看元件的应用电路中，如果遇到一些应用环境比较复杂的，电容起不到保护作用的情况，比方说电动车电机这种可能产生高强度磁电磁场的环境，导致黄色日皮在线观看烧掉的。日皮视频软件在黄色日皮在线观看元件的输入端，加上一个tvs，可以起到很好的保护作用。
